8.- Postprocesado

El comando Postprocesado en la barra de herramientas EDM translada la trayectoria de herramienta y la información de operación a código CN que puede ser interpretado por un control. El sistema crea código CN para cada camino de herramienta en la pieza, en el orden en que las operaciones aparecen en el listado de operaciones, siempre y cuando se encuentre seleccionada la opción de postprocesar. Al postprocesar, mientras se genera el código CN, podemos visualizarlo y resaltar el corte en pantalla, todo ello de forma continua o paso a paso. Para llevarlo a cabo se han de seguir los pasos que se especifican a continuación:

1. Seleccionar el botón Postprocesar en la barra de herramientas EDM.

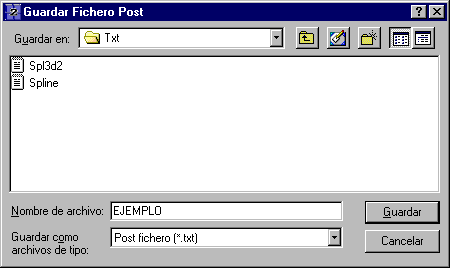

   - Aparecerá la caja de diálogo Guardar Fichero Post, tal como se muestra en la figura 8.1.



   Figura 8.1



2. Seleccionar el botón Guardar, para aceptar el nombre que el sistema propone para el programa CN (el sistema siempre propondrá el mismo nombre que el usuario introdujo para el dibujo).


3. Aparecerán cuatro modificadores en la barra de herramientas Variables (figura 8.2).



   Iluminar Trayectoria Modo Paso a Paso		Ver Código Modo Ejecutar
   	Figura 8.2

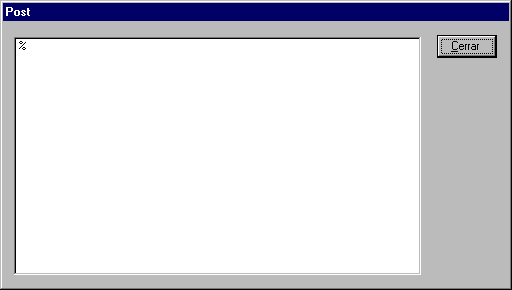

4. Aparecerá en pantalla la caja de diálogo Post, tal como aparece a continuación en la figura 8.3.



   Figura 8.3



5. Seleccionar el botón Modo Ejecutar en la barra de herramientas Variables.

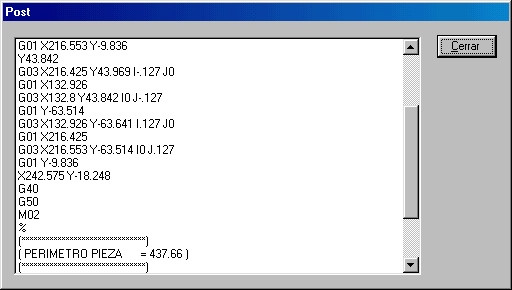

   - Aparecerá el programa CN en la caja de diálogo Post (figura 8.4).



   Figura 8.4


   - El programa CN contiene los comandos CNC para la unidad de control de la máquina, para activar las funciones de herramienta y los movimientos de la herramienta de corte para la pieza.

   - El valor del perímetro de la pieza junto con el de avance de la herramienta nos da el tiempo de mecanizado. En este caso el perímetro de la pieza es de 437.66 mm y el avance es de 0.5 mm/min, por tanto el tiempo de mecanizado es de 875.32 minutos.


6. Seleccionar el botón Cerrar en la caja de diálogo Post.
   - Desaparecerá la caja de diálogo Post.

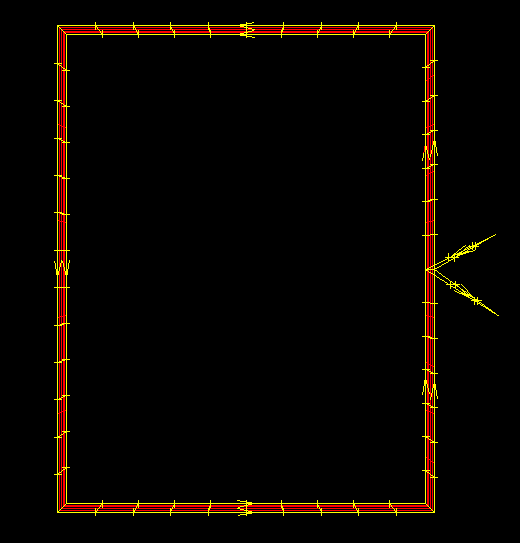

   El aspecto final del mecanizado será el de la figura 8.5.



   Figura 8.5

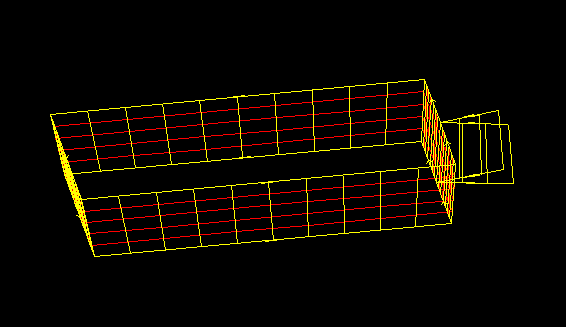

   Y visto en 3D será el de la figura 8.6.



   Figura 8.6

Ver Película ScreenCam

Con esta sucesión de pasos se ha definido completamente todo el proceso para la obtención de un programa CN, a partir de una geometría cualquiera. En los ejemplos que siguen a continuación, se irá incrementando el grado de dificultad con el objeto de que finalmente el usuario sea capaz de resolver cualquier caso práctico que se le presente.
