Sistema CAD/CAM 2D EDM
El
software que vamos a utilizar es el ProCAM 2D, que es el sistema CAD/CAM
de TEKSOFT para Windows, del cual explicaremos su módulo EDM.
Este software se puede conseguir, en versión de prueba y sometido
a ciertas restricciones, directamente de la página web de TekSoft
www.teksoft.com.
Entre sus características más destacadas respecto a su módulo
EDM están las siguientes:
- Permite el modelado y el cálculo de la trayectoria de la herramienta para piezas de 2 ejes con ángulo de inclinación del hilo constante o variable.
- Soporta el modelado y el cálculo de la trayectoria de la herramienta para piezas de 4 ejes (2 contornos).
- Soporta varias transiciones de esquinas y cambios en la inclinación, offset y potencia en cualquier punto a lo largo de la trayectoria de herramienta calculada.
- Inserta automáticamente comandos de enhebrado y corte del hilo si estos son soportados por la máquina CNC.
- Soporta compensación elíptica en trayectorias de herramienta de hilo de 4 ejes.
- Permite programar múltiples pasadas para operaciones de desbaste y acabado con cálculo automático del corte del cuello (pestaña).
Los requerimientos básicos del sistema para este software son:
- Windows 95, 98 or NT
- CPU: Pentium
- RAM: 32 MB mínimo (128 MB recomendados para mecanizado de superficies)
 |
 |
 |
 |
|

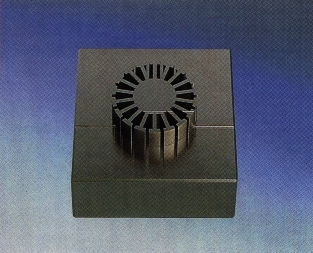

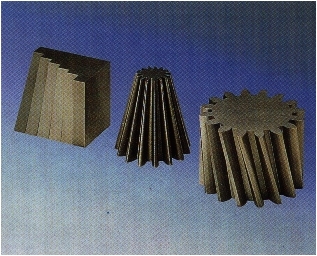

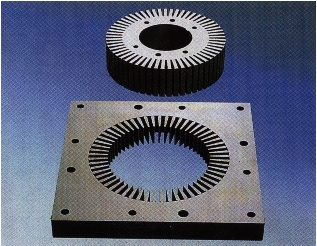

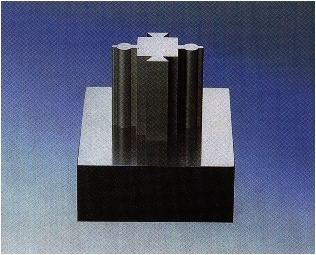

Ejemplos de piezas fabricadas
mediante electroerosión por hilo
|
|
Secuencia del proceso CAD/CAM 2D para el módulo EDM
A continuación se va a explicar la secuencia de pasos a seguir para generar un programa CNC mediante la programación CAD/CAM 2D. Para llevar a cabo esta explicación se va a partir de la selección de un postprocesador (generador de programas) el cual tiene la función de convertir en programa de control numérico las diferentes trayectorias del hilo que hayan sido generadas. En este caso se va a seleccionar el postprocesador PRIMA o PRIMAENH (Prima enhebrado para máquinas con enhebrado automático) de ONA ELECTROEROSION.
Se ha de aclarar que tanto el manejo del sistema, como el proceso de trabajo a seguir, es exactamente igual para todos los postprocesadores. Esto quiere decir, que no importa que la máquina disponga de enhebrado automático o no, o que el control numérico sea Sodick, Agie o cualquier otro.
Secuencia de operaciones
Los pasos que se siguen para generar un programa CN mediante la programación del sistema CAD/CAM 2D de TekSoft para Windows son los siguientes:
- Dibujar en el sistema CAD la geometría necesaria para la configuración de las operaciones de mecanizado, para ello se habrá de dibujar, al menos, todos los contornos que intervengan en el mecanizado, o bien podremos importar la geometría directamente de otro sistema CAD mediante algunos de los interfaces DXF, IGES o CDL.
- Seleccionar el postprocesador, esto supone seleccionar el control numérico al cual se pretende enviar posteriormente el programa CN generado.
- Configurar el Sistema, se han de introducir unos valores generales a una serie de parámetros los cuales condicionarán el mecanizado.
- Definir las herramientas, en este punto es donde se introducen al control numérico todos los parámetros tecnológicos de corte con los que tanto el postprocesador como el control numérico estén configurados para enviar en el propio programa CN.
- Generar los contornos, los contornos son las geometrías de los diferentes cortes a realizar en un mismo programa de control numérico.
- Generar las superficies, se indica el tipo de pieza que se desea cortar: corte vertical (2 ejes), corte a un ángulo constante (2 ejes), corte con variaciones de ángulo (2 ejes) o cortes generados mediante dos contornos diferentes (4 ejes).
- Generar los caminos de herramienta, se indica el tipo mecanizado que se desea realizar: una única pasada o varias pasadas.
- Postprocesar el fichero CAM para obtener el código CN.
Vamos a ver todos estos pasos con una serie de ejemplos, empezando por uno sencillo donde se siguen uno a uno y paso por paso los puntos anteriores detallando todos los comandos a ejecutar, y continuando por otros un poco más complejos donde se obvian algunos comandos ya explicados en el primer ejemplo y solo se describen comandos que aporten conceptos nuevos no explicados previamente.
Se han incorporado una serie de películas para visualizar el funcionamiento de las distintas operaciones. Para observarlas se necesita el visor de SCREENCAM (897Kb) (scplayer.zip 411Kb).
A lo largo del desarrollo de estos ejemplos se van a ver las distintas posibilidades de mecanizado mediante hilo EDM:
Respecto a los contornos de definición podemos ver los siguientes casos:
- 2 ejes y ángulo constante a lo largo del contorno.
- 2 ejes y ángulo variable a lo largo del contorno.
- 4 ejes (2 contornos de definición).
Respecto a los tipos de contorneado podemos distinguir:
- Contorneado simple, una sola pasada.
- Contorneado múltiple, varias pasadas de desbaste y acabado.
- EDM destructivo, se utiliza para comer material en agujeros y cajeras.
