1.- Dibujo de la geometría en el sistema CAD
Para
ver en detalle la secuencia
de pasos del proceso para generar un programa CNC mediante programación
CAD/CAM 2D EDM, vamos a realizar un sencillo ejemplo.
Se trata de cortar de una sola pasada la pieza cuya geometría se
muestra en la figura siguiente:
 |
|
Figura 1.1
|
En este primer ejemplo se va a realizar un corte con inclinación del hilo a derechas un ángulo de 8 grados, se trata por tanto de un contorno de definición de 2 ejes con ángulo constante y una sola pasada de contorneado.
El diseño CAD en este primer punto no es necesario pues se parte de una geometría ya dibujada en la figura 1.1.
|

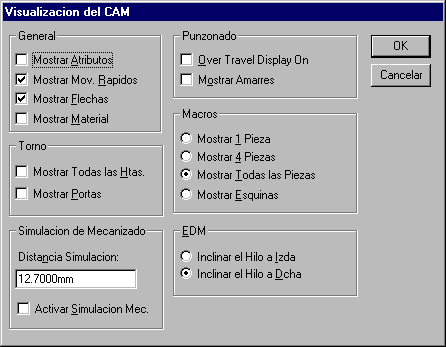

Para configurar la orientación
del hilo hemos de seleccionar en el menú Pantalla (figura
1.2) la opción Visualización del CAM, seleccionando
en esta ventana (figura 1.3) en la sección EDM el
punto "Inclinar el Hilo a Dcha" y pulsando el botón
OK. A partir de este momento, y mientras el usuario no lo modifique,
el sistema inclinará el hilo a derechas. En los diferentes
ejemplos que se van a ver, se va a considerar que el sistema siempre
inclinará el hilo a derechas, y por tanto, será el
signo del ángulo introducido quien determine si finalmente
en la máquina el hilo se inclinará a derechas o a
izquierdas.
|
 |
|
|
Figura 1.2
|
 |
|
Figura 1.3
|

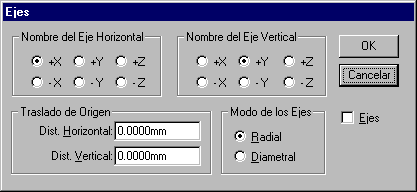

Si queremos visualizar los ejes de coordenadas en pantalla, seleccionaremos en el menú Pantalla (figura 1.2) la opción Ejes, marcando en esta ventana (figura 1.4) el cuadro Ejes y pulsando el botón OK.
 |
|
Figura 1.4
|
