3.- Configuración del Sistema Tras haber accedido al módulo de CAM, el paso siguiente será Configurar el Sistema. Para realizar este paso, se ha de seleccionar la opción "CAM" en la barra de menú. En este momento se despliega el menú CAM tal como se muestra en la figura 3.1. Dentro de este menú, se ha de seleccionar la opción "Información de Configuración", apareciendo la caja de diálogo que se muestra en la figura 3.2. |
 |
|
|
Figura 3.1
|
Por medio de los parámetros que se definen
en esta caja de diálogo, se configuran los conceptos generales
que regirán la generación del programa de control numérico.
 |
|

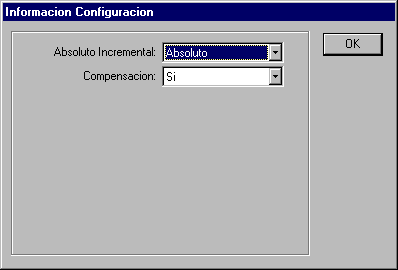

Figura 3.2
|
Dentro de estos parámetros, y tal como se puede ver en la figura anterior, se puede configurar si se desea obtener el programa de CN en coordenadas absolutas o incrementales y si se desea generar código de control numérico para la compensación de la herramienta.
Estos parámetros varían con la máquina para la cual vaya a ser destinado el programa. Para el control PRIMA, los parámetros a configurar se reducen a dos, los cuales se explican a continuación:
Absoluto Incremental
Este parámetro provocará que el programa de control numérico se obtenga en coordenadas absolutas (G90 en este control) o en coordenadas incrementales (G91).
Compensación
Este parámetro establece si en el programa de control numérico, aparecerá o no, el código para la compensación del offset de mecanizado (OFFSET = RADIO DE HILO + GAP).
Si
Con el comando "Si" aparecerán en el programa de control numérico los comandos de compensación a izquierdas (G41) ó a derechas (G42) en función del lado del contorno que el usuario seleccione por medio del ratón.
No
Con este comando no aparecerá en el programa de control numérico código alguno referente a la compensación del offset (ni G41, ni G42).
Izda
Seleccionando esta opción se provocará que en el programa de control numérico aparezca el comando de compensación a izquierdas (G41).Dcha
Esta opción provocará que en el programa de control numérico aparezca el comando de compensación a derechas (G42).
En estos ejercicios se configurarán los parámetros
tal y como aparecen por defecto (pues este resulta el modo más
habitual de trabajo y es por esto que dichos valores aparecen por defecto).
Una vez configurados todos los parámetros de esta caja de diálogo,
se ha de seleccionar el botón OK para aceptar dichos valores.
