Operar igual que con los esclavos, hacer doble clic sobre la unidad Maestra en el esquema gráfico de la red ó bien con el botón derecho del ratón, seleccionar la opción “Configuration”.
Se abre una ventana con cinco pestañas en las que introducir los distintos datos de configuración.
PESTAÑA "DEVICE SETAP"
En la pestaña “Device Setup”, que es la ventana general de configuración de la unidad maestra,
En “Settings” introduciremos los siguientes datos:Station Address: 1 (la unidad maestra ocupa la dirección uno en la red Profibús).Unit Number: 4 (la unidad maestra ocupa la dirección cuatro en el bastidor del PLC)

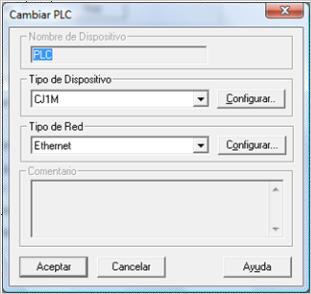

Pulsando sobre “Configure” se accede a otra ventana de configuración de CX-Server que permite seleccionar el modelo de CPU a utilizar y el tipo de comunicación entre PLC y PC. (Sysmac Way, Toolbus, Ethernet, teléfono, Wifi, etc.)
SELECCION ENLACE CON PLC

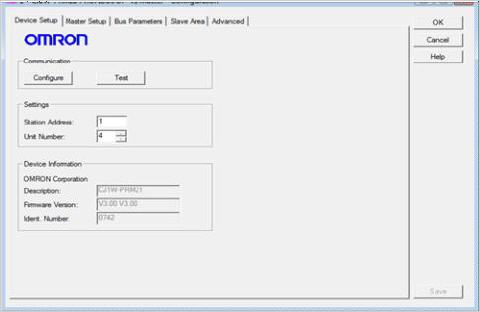

Una vez realizada la configuración, pulsando en “Test” enlaza con el PLC y proporciona información relativa al PLC al que se está conectado. (imagen 1).

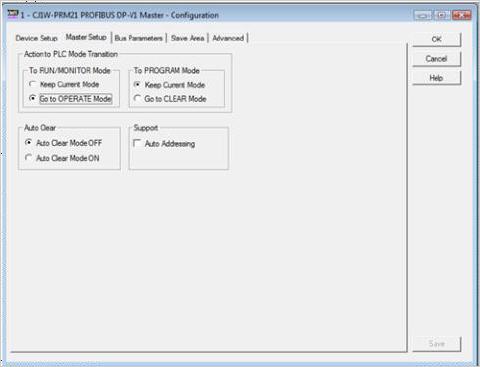

En la pestaña “Master Setup” se configuran los modos de funcionamiento. Dejar la configuración como aparece en la ventana. (imagen 3).
PARA AMPLIAR INFORMACIÓN SOBRE LOS MODOS DE FUNCIONAMIENTO » PULSA AQUI [62 KB]
PESTAÑA "MASTER SETAP"

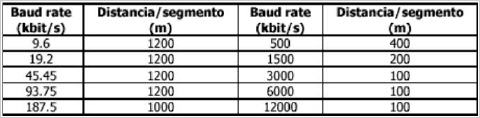

En la pestaña “Bus Parameters” dejar los parámetros de comunicación del bus por defecto. Únicamente cambiar la velocidad de comunicación del bus (si se considera necesario). Para ello tener en cuenta la distancia entre los equipos. Ver tabla en imagen 4.
TABLA 1

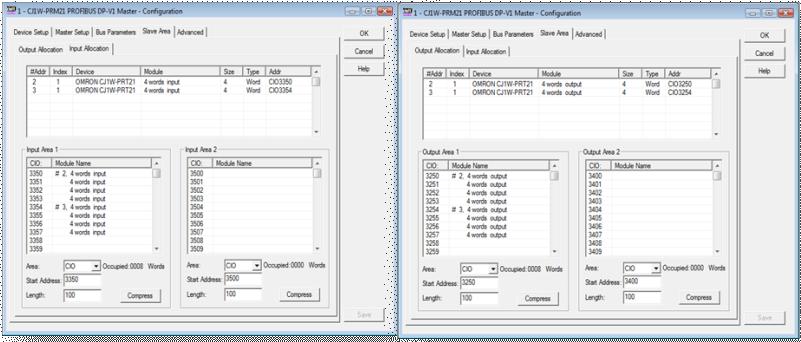

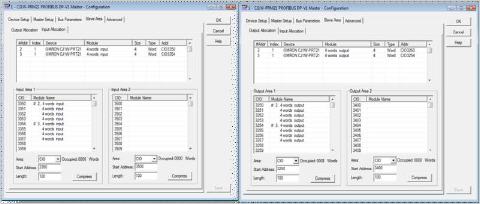

La pestaña “Slave Area” (imagen 5), permite definir el área de memoria que se va a utilizar para intercambiar información con los esclavos, es decir, el tipo de memoria “CIO, DM, …), la dirección de inicio y si se quiere trabajar con 1 ó 2 bloques de memoria por E/S. En la imagen se visualiza el número de "palabras" seleccionadas para comunicar el PLC maestro con los "esclavos" y las direcciones de la CIO adjudicadas para cada PLC.
El NO haber activado en la pestaña “Master Setup” la opción “Support” – “Auto addresing, permite redireccionar el área de memoria a utilizar con los esclavos.
Una vez definidos los datos, validarlos con la tecla “Compress” y guardar la configuración antes de cerrar.
(La pestaña “Advanced” dejarla con los valores por defecto).
DIRECCIONAMIENTO DE LAS UNIDADES ESCLAVAS
