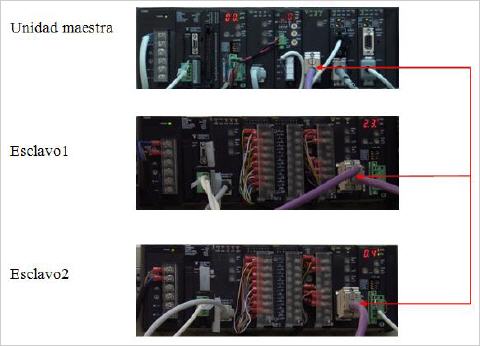

En este ejemplo se va a formar una red Profibús de tres PLCs Omron, modelo CJ1M:

La unidad maestra consta de una CPU 22 a la que se le ha conectado un módulo PRM21 configurado como número de unidad 4 (en el rack del PLC).

Los esclavos 1 y 2 constan de una CPU 11 a la que se conecta un módulo PRT21 configurado como número de unidad 2 y 3 respectivamente. Tener en cuenta que el número de unidad sólo está relacionado con la posición física que el módulo ocupa en el Rack del PLC, no teniendo nada que ver con la dirección que tendrá en la red Profibús.

En la configuración de los módulos se determinarán las "zonas" de memoria que se compartirán en la red como entradas y salidas de información.

Dada la tipología de la red, tener en cuenta que toda la información pasa a través de la unidad maestra, es decir, que si un esclavo quiere mandar información a otro esclavo, el proceso es mandar primero al maestro, para que este lo reenvíe al otro esclavo.

En los siguientes apartados veremos paso a paso como realizar la conexión, configuración, programación y comprobación del funcionamiento.

Tener en cuenta que esta red es una mas de las que incluye el entrenador de comunicaciones que se está utilizando, por lo que es posible observar en alguna foto unidades que no tienen nada que ver con Profibús y que por lo tanto no se hace ninguna aclaración sobre ellas.
