Realizar el programa de los tres PLCs y transferir a los mismos.
Colocando los PLCs en RUN se inicia la transferencia de información entre los módulos profibús.
La información se transfiere entre el maestro y sus esclavos, cualquier dato que tenga que ir de un esclavo a otro, tiene que pasar a través del maestro. En la siguiente tabla se reflejan los canales de cada PLC que se usan para el intercambio de datos.

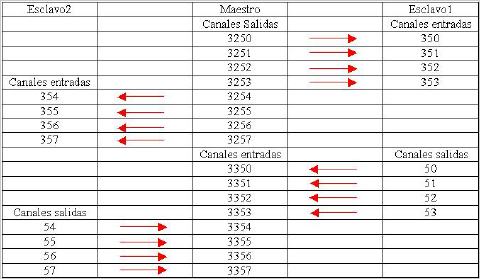

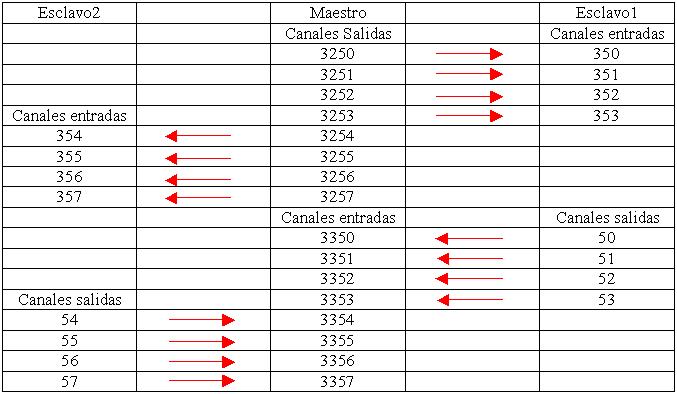

En la siguiente tabla se indica de forma gráfica, las direcciones de la CIO utilizadas para el envío de información de un PLC a otro.
INTERCAMBIO DE DATOS

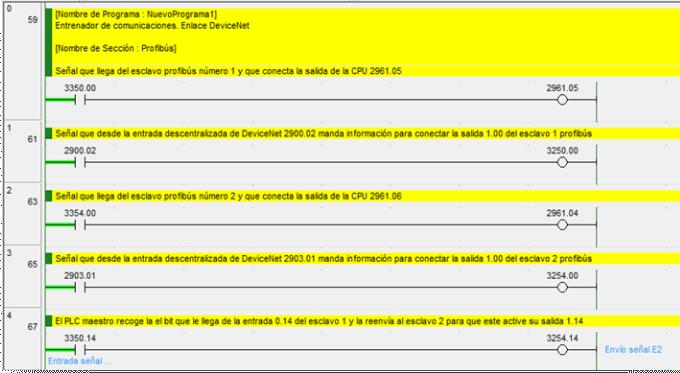

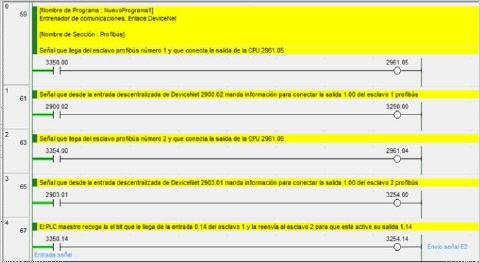

programa del plc "maestro"

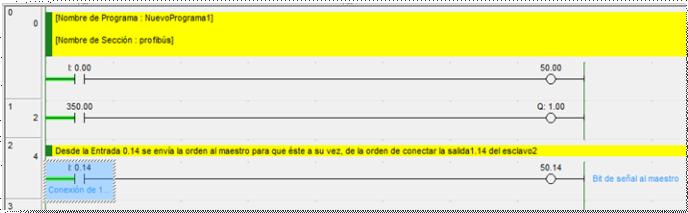

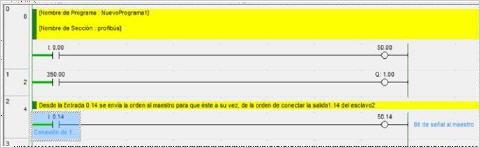

programa plc esclavo 1

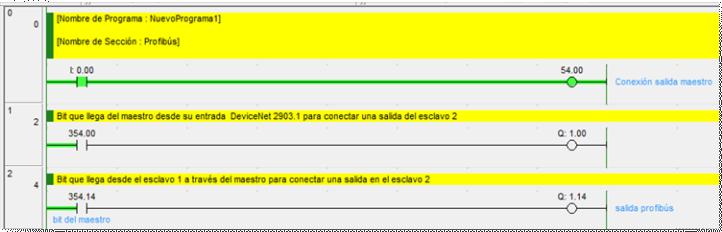

programa plc esclavo 2

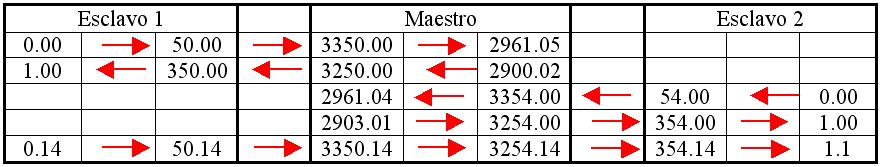

conexiones que se pueden realizar en los plcs
