Realizado el montaje de los módulos en sus PLCs y creadas las tablas de E/S de los mismos, se procederá al cableado del bus utilizando conectores específicos y cable normalizadopar Profibús.

La gran mayoría de dispositivos Profibús, utilizan el pineado estandar de Profibús según normativa EN 50170

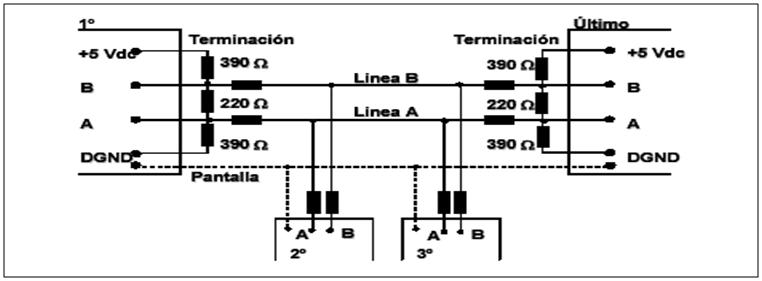

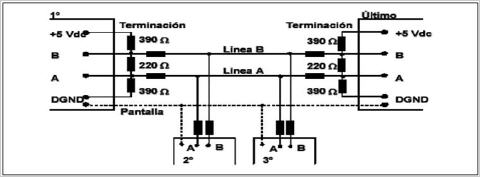

El cableado entre los diferentes dispositivos de una red es el siguiente:

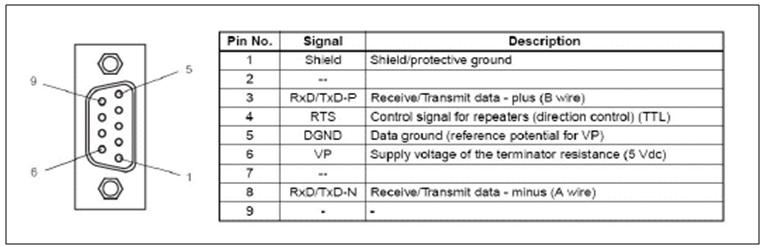

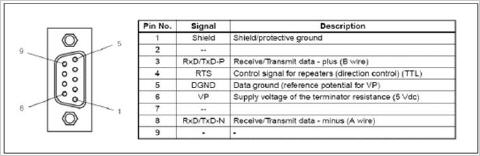

PINEADO DEL PUERTO

CONEXION DE LOS MODULOS AL BUS

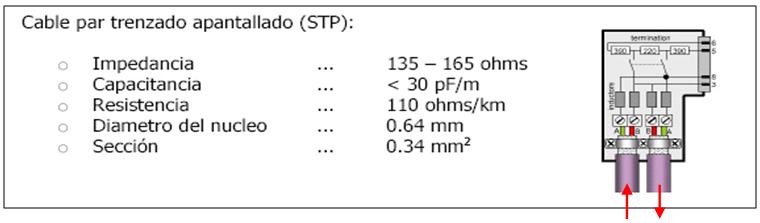

En los dos conectores de inicio y final de línea, se pondrán las resistencias de final de línea a ON. El cable que une los conectores entrará a ellos por donde se indica mediante la flecha de entrada. El cable a utilizar cumplirá las siguientes especificaciones:

CONEXION DEL CONECTOR
