Como a los PLCs se les ha añadido un módulo en el bastidor, al arrancarlos aparecerá un mensaje de error en la CPU, es necesario actualizar las tablas de E/S de los autómatas. Para ello: Arrancar el software CX-Programmer y abrir la aplicación en la que se incluyen los tres PLCs. De no tener creada la aplicación, crear una nueva, y en ella insertar tres PLCs con las características a utilizar en el ejemplo. (el maestro lleva una CPU 22 y los dos esclavos una CPU 11.
Configurar el enlace del PC con los tres PLCs. Si se hace el enlace por TOOLBus, el cable se conectará a un PLC y se creará la tabla de E/S para a continuación Conectarse a los otros PLCs y realizar la misma operación. Caso de realizar el enlace entre PC y PLCs mediante Ethernet, podremos conectarnos a los tres de forma simultánea y realizar la configuración uno a uno.
Para crear la tabla de E/S de cada PLC, conectado con él y éste en modo PROGRAM, seleccionar la opción "Bastidor principal" y en la ventana emergente, seleccionar la opción crear. de forma automática el programa "mira" las características del PLC con el que está conectado, detectando las unidades de que consta y sus configuraciones. Terminar cerrando la tabla y desconectándose del PLC.
Repetir el proceso con los otros dos PLCs.
Estando todos los PLCs con la tabla de E/S creadas, cuando nos conectemos a ellos la CPU NO dará ningún mensaje de error.
El siguiente paso será realizar el conexionado.
En las figuras se observa la constitución de la tabla de E/S de cada PLC.

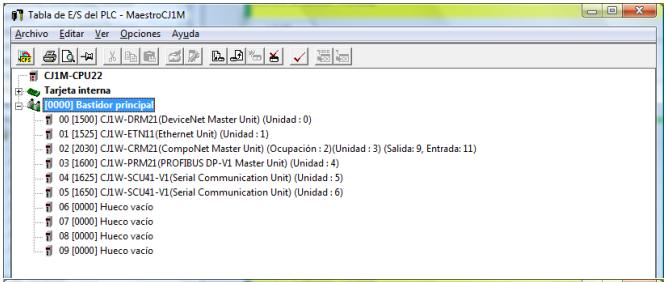

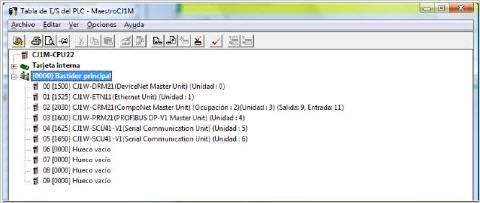

Tabla E/S PLC maestro

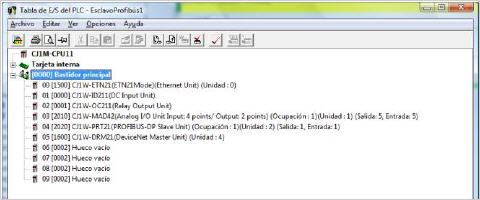

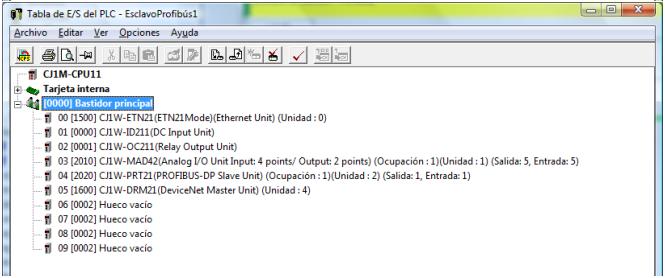

Tabla de E/S PLC esclavo nš 1

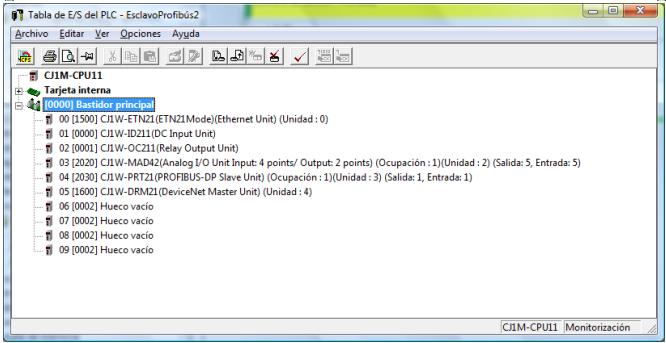

Tabla de E/S PLC esclavo nš 2
