P R O B L E M A 1

Se desea controlar los puntos de luz (conectados a las salidas Q0 y Q1) desde dos interruptores (conectados a las entradas I0 e I1) respectivamente, de manera que cuando los interruptores estén cerrados se activen las salidas correspondientes y cuando se abran se desactiven. Diseña el programa para ZEN necesario.

E T I Q U E T A S D E E N T R A D A S Y S A L I D A S

Salida Q0: Lámpara 1

Salida Q1: Lámpara 2

Entrada I0: Interruptor 1

Entrada I1: Interruptor 2

P R O B L E M A 2

Modifica el programa del problema 1 de manera que para activar la lámpara conectada a la salida Q1 sea necesario que, además de estar cerrado el interruptor conectado a la entrada I1, la salida Q0 este activada.

E T I Q U E T A S D E E N T R A D A S Y S A L I D A S

Salida Q0: Lámpara 1

Salida Q1: Lámpara 2

Entrada I0: Interruptor 1

Entrada I1: Interruptor 2

P R O B L E M A 3

Repite el problema 1 pero cambiando los interruptores por pulsadores. Cuando pulsemos el pulsador conectado a I0, la lámpara conectada a Q0 se activará si estaba desactivada, o se desactivará si estaba activa. Lo mismo ocurrirá con la lámpara conectada a la salida Q1 al pulsar la el pulsador conectado a la entrada I1.

E T I Q U E T A S D E E N T R A D A S Y S A L I D A S

Salida Q0: Lámpara 1

Salida Q1: Lámpara 2

Entrada I0: Pulsador 1

Entrada I1: Pulsador 2

P R O B L E M A 4

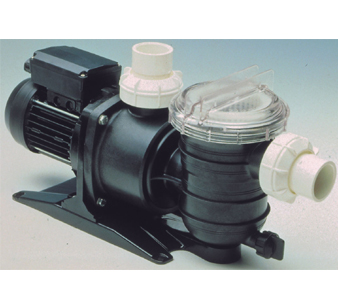

Para el control de una bomba conectado a la salida Q0 se dispone de dos pulsadores conectados a las entradas 0 (marcha) y 1 (paro). Haz el programa para ZEN sin utilizar las operaciones de set y rset. Supón que el pulsador de paro es normalmente abierto.

E T I Q U E T A S D E E N T R A D A S Y S A L I D A S

Salida Q0: Bomba

Entrada I0: Puls. Marcha

Entrada I1: Puls. Paro

P R O B L E M A 5

Modifica el problema 4, pero suponiendo que el pulsador de paro que conectamos a la etrada I1 es normalmente cerrado

E T I Q U E T A S D E E N T R A D A S Y S A L I D A S

Salida Q0: Bomba

Entrada I0: Puls. Marcha

Entrada I1: Puls. Paro


	Contacto

Problema 1

Se supone que a las entradas 0 y 1 se conectan interruptores. Cuando hagas la simulación del programa recuerda hacer clic derecho sobre los pulsadores conectados a estas entradas y seleccionar la opción 3 contacto abierto alterno.

Problema 2

Para resolver este problema deberás utilizar un contacto de la salida Q0

Problema 3

Para resolver este problema deberás utilizar la operación alterna en las bobinas.

Problema 4

Recuerda que no puedes utilizar las operaciones de SET y RSET. Debes resolver el problema cobinando contactos de las entradas 0 y 1 la salida 0.

Problema 5

A la hora de hacer la simulación de este ejercicio recuerda hacer clic derecho sobre el pulsador conectado a la entrada I1 y seleccionar la opción 2 contacto cerrado momentaneo.
