P R O B L E M A   1 1

Haz un programa que permitiría controlar el funcionamiento del timbre del instituto conectado a la salida Q0 (el timbre deberá sonar durante 2 segundos a las horas necesarias). Además si en cualquier momento se activa un pulsador de alarma de emergencia conectado a la entrada I0, el timbre deberá sonar con una intermitencia de 0,5 segundos durante 5 segundos. Otro pulsador conectado a la entrada I1 permite desactivar el timbre durante los periodos de vacaciones (no inutiliza la señalización de emergencias).

E T I Q U E T A S   D E   E N T R A D A S   Y   S A L I D A S

	Salida Q0: Timbre
	Entrada I0: Pul. Emergencia
	Entrada I1: Desactivar timbre.
	Horas a las que debe sonar el timbre: 7:55, 8:00, 8:55, 9:50, 10:10, 10:15, 11:05, 12:00, 12:20, 12:25, 13:15 y 14:10.

P R O B L E M A   1 2

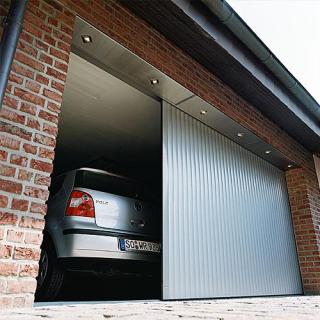

Para el control de una puerta de garaje se dispone de tres pulsadores: apertura (I0), Cierre (I1) y parada (I2, pulsador NC). También se dispone de dos finales de carrera (con contacto NC): puerta abierta (I3) y puerta cerrada (I4) y de una fotocélula (con contacto NC) conectada a la entrada (I5). Al activar el pulsador de apertura la puerta inicia una temporización de 5 segundos, tras la cual la puerta se abre (se activa la salida Q0). Si mientras la puerta se abre se activa el pulsador de cierre o se activa la fotocélula no ocurre nada, pero si se activa el pulsador de paro, la puerta se detiene. Al activar el pulsador de cierre se inicia una temporización de 5 segundos, tras la cual la puerta se cierra (se activa la salida Q1). Si mientras la puerta se está cerrando, se activa el pulsador de apertura no ocurre nada, pero si se activa la fotocélula (porque un coche o una persona entran o salen del garaje mientras la puerta está cerrándose), la puerta interrumpirá el cierre y pasará a abrirse de nuevo. Un piloto de señalización (salida Q2) luce intermitentemente (intermitencia de 0,5 segundos) mientras se hacen las temporizaciones de apertura y cierre y luce permanentemente mientras la puerta se está abriendo o cerrando.
Además de todos esto, por pantalla deberán aparecer los siguientes mensajes: cuando la puerta se está abriendo, en la pantalla aparezca el mensaje ABRIR, cuando se cierra CERRAR, cuando temporiza, TEMPORIZANDO y cuando se para después de activar el pulsador de paro, PARO.

E T I Q U E T A S   D E   E N T R A D A S   Y   S A L I D A S

	Salida Q0: Abriendo
	Salida Q1: Cerrando
	Salida Q2: Piloto
	Entrada I0: Abrir
	Entrada I1: Cerrar
	Entrada I2: Parar
	Entrada I3: Abierta
	Entrada I4: Cerrada
	Entrada I5: Fotocélula

P R O B L E M A   1 3

La iluminación exterior de unas oficinas está dividida en dos grupos. Grupo despachos (conectado a Q0) y grupo pasillo (conectado a Q1). El alumbrado del grupo pasillo se activará durante 90 segundos (de lunes a viernes entre las 6 y las 8 de la mañana y de 8 a 12 de la noche) cada vez que un detector de movimiento conectado a la entrada I1 se active. En modo automático (interruptor conectado a I2 cerrado) el grupo despachos se conecta de lunes a Viernes entre las 6 de la tarde y las 12 de la noche en función del estado del interruptor crepuscular conectado a la entrada I0. Un interruptor conectado a I3 puede forzar la activación de los dos grupos de alumbrado en cualquier momento.

E T I Q U E T A S   D E   E N T R A D A S   Y   S A L I D A S

	Salida Q0: Despachos
	Salida Q1: Pasillo
	Entrada I0: Crepuscular
	Entrada I1: Det. Movimiento
	Entrada I2: Int. Modo Auto.
	Entrada I3: Int. Modo Forzado.

P R O B L E M A   1 4

Para el control de un toldo se dispone de 2 pulsadores uno de subida (I0), otro de bajada (I1); dos finales de carrera, toldo arriba (I2) y toldo abajo (I3) y un anemómetro analógico (I4). Mientras se mantiene activado el pulsador de subida o bajada el toldo sube (Q0) o baja (Q1) hasta que se activa el final de carrera correspondiente o se deja de activar el pulsador de subida o bajada. En el caso de que la señal analógica del anemómetro suba por encima de los 4,3 Voltios, el toldo subirá hasta llegar al final de carrera y en la pantalla del autómata aparecerá el mensaje VIENTO. Ten en cuenta que nunca deben poder estas activas simultáneamente las salidas de subir y bajar.

E T I Q U E T A S   D E   E N T R A D A S   Y   S A L I D A S

	Salida Q0: Subiendo
	Salida Q1: Bajando
	Entrada I0: Subir
	Entrada I1: Bajar
	Entrada I2: Arriba
	Entrada I3: Abajo
	Entrada I4: Anemómetro

P R O B L E M A   1 5

Modifica el problema 10 de manera que si se hace una pulsación larga (mayor a 2 segundos) en uno de los pulsadores de cada una de las plantas, las luces de las plantas permanezcan activas durante 30 minutos. Para interrumpir esta temporización deberá hacerse una nueva pulsación larga.

E T I Q U E T A S   D E   E N T R A D A S   Y   S A L I D A S

	Salida Q0: Luz temporizada
	Salida Q1: Luz permanente
	Entrada I0: Pulsadores
	Entrada I1: Interruptor
