C A R A C T E R Í S T I C A S F U N D A M E N T A L E S Los Mini automatas o módulos lógicos programables, son pequeños automatas de fácil programación que permiten hacer automatizaciones sencillas a un bajo coste.
La programación es más sencilla que la de los automatas convencionales y se puede hacer utilizando las teclas de operación del mini automata, aunque también es posible hacerla en el ordenador y lugo transferirla al automata.
Como todos los automatas, los mini automatas leen el estado de las entradas y de acuerdo con el programa activan o desactivan las salidas.
En la sección de manuales podrás descargarte distintos manuales con muchas más infomración.
Los componentes fundamentales de los mini automatas son:
|
|
|
|
|
 |
Unidad de control: básicamente está compuesta por una memoria EEPROM, que almacena un programa y un microcontrolador, que ejecuta el programa.
|
|
|
Visualizador LCD: permite ver o editar el programa y otros parámetros (fecha y hora, tiempo de temporizaciones...).
|
|
|
Teclas de operación: Se utilizan para programar el automata y para lanzar o interrumpir la ejecución del programa.
|
|
|
Terminales de entrada: Los mini automatas tienen en torno a 6 entradas, a las que conectaremos pulsadores, interruptores detectores.... . Para saber más pincha aquí
|
|
|
Terminales de salida: Los mini automatas tienen en torno a 4 salidas, a las que conectaremospuntos de luz, bobinas de relés o contactor, motores de persiana.... . Para saber más pincha aquí
|
|
|
Otros terminales: Ademas de los terminales de entrada y de salida, los mini automatas tienen otros terminales como son los de alimentación, modulos de expansión (para añadir más entradas o salidas) y de comunicación con el ordenador.
|
|
|
|
|
|
L O G O ! Desde su lanzamiento al mercado, LOGO! ha evolucionado desde la serie 0BA0 hasta la 0BA4. Las distintas series se diferencian fundamentalmente en las posbilidades de programación y en el número de entradas salidas. En el capítulo 1 del manual de LOGO! tienes toda la información para conocer las distintas variante de LOGO! que existen en el mercado.
La programación de LOGO! se hace mediante bloques de función. Existen dos tipos de bloques de funcion:
|
|
|
|
|
|
|
Funciones básicas: puertas "O", "Y", "O-Exclusivo"...
|
|
|
Funciones especiles: funciones de distintos tipos de temporización, relés de enclavamiento, contadores, comparadores...
|
|
|
|
|
|

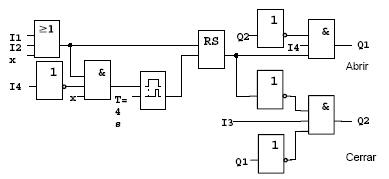

E J E M P L O D E P R O G R A M A P A R A L O G O !
|
|
|
|
|
Z E N Los distintos modelos del mini automata ZEN sólo difieren en el número de entradas y salidas y en las características de la tensión de alimentación, no en las posibilidades de programación, que en todos los modelos son las mismas. En el catálogo [1.018 KB]
de ZEN puedes ver los distintos módelos de ZEN así como las posilbles ampliaciones de cada uno de los modelos.
La programación de ZEN se hace mediante diagramas de contactos. En cada línea de se pueden insertar hasta 3 contactos y 1 bobina.
|
|
|
|
|

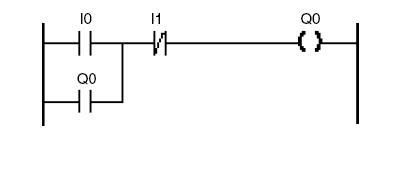

E J E M P L O D E P R O G R A M A P A R A Z E N
|
|
|
 |
|
 |
