| DISTINTOS MÓDULOS PREPARADOS PARA FUNCIONAR EN PROFIBUS | |
Basicamente se dispone de dos tipos de estaciones:

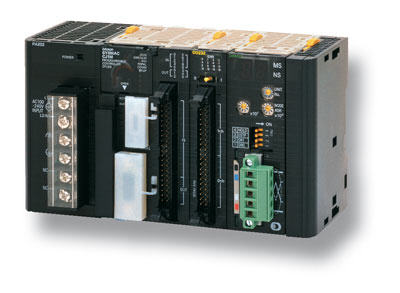

MAESTRAS (activas): que pueden controlar el bus y transferir mensajes sin una petición remota, si está en posesión del "testigo". (CJ1W-PRM21)
ESCLAVAS (pasivas): sólo pueden reconocer mensajes recibidos o transferir datos después de una petición remota. (CJ1W-PRT21, variadores, controladores de cualquier tipo, E/S descentralizadas, etc.)
La configuración mínima constará de dos estaciones, siempre una de ellas como unidad MAESTRA.
El número máximo de estaciones es de 32 y si usamos repetidores, podemos llegar a 127.
La distancia máxima y la velocidad de comunicación están ligadas de forma inversa.
Además de los dos tipos de estaciones anteriores, en una red PROFIBUS, pueden encontrarse otros dos tipos:
-Expansiones E/S: este tipo de bloques constituyen la interfaz con las señales de proceso y pueden estar integrados tanto en un nodo activo como en un nodo pasivo.
- Repetidores: los repetidores ejecutan el papel de simples transceptores bidireccionables para regenerar la señal. Están especialmente pensados para largas distancias de bus.
El cableado a realizar en la instalación puede ser de tipo ANILLO ó ABIERTO. En ámbos casos habrá que respetar la entrada y salida de señal al conectar el cable en los conectores y si la instalación es de tipo abierto, se conectarán las resistencias de INICIO y FINAL de línea en los conectores de los estremos

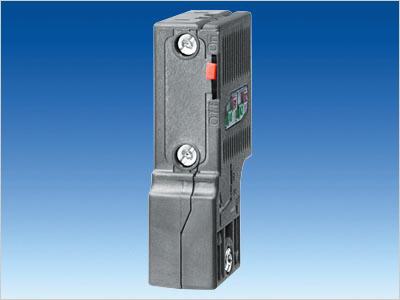

CONECTOR
