ENUNCIADO
Mediante un PLC Omron, modelo CJ1M con CPU11 se quiere construir una red en la que el PLC haga de maestro, para lo cual se incorpora en su rack una unidad maestra CJ1W-PRM21 Profibús DP V1.
· La unidad esclava con dirección número 2 será un PLC Omron modelo CPM1A que incorpora una unidad de comunicaciones Profibús modelo PRT21.

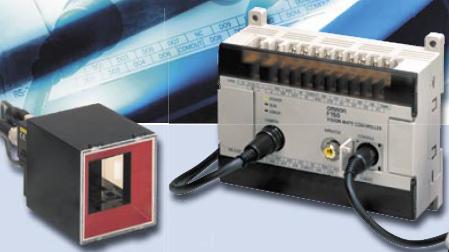

· La unidad esclava con dirección número 3 será un módulo co control de una cámara de visión artificial Omron modelo FC150-PRT.

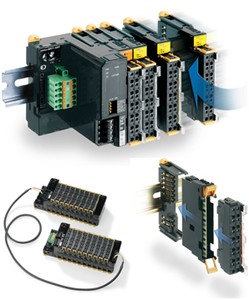

· La unidad esclava con dirección número 4 será umódulo GRT1-PRT Smart Lice al que se le acoplan pequeños módulos de Entradas y salidas digitales.

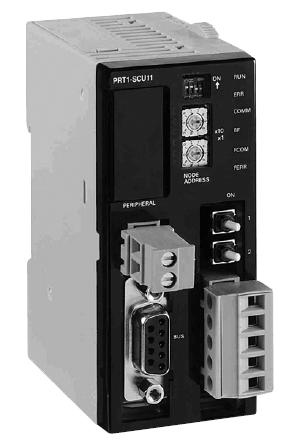

· La unidad esclava con dirección número 5 será un módulo pasarela de Profibús a DeviceNet modelo PRT1-SCU11.
|
|
|
|
| Módulo PRT21 para CMP1 | Controlador F150 Profibús para camara de visión artificial | Módulo GRT1 PRT Smart Lice | Pasarela PRT1 SCU11 |
PROCEDIMIENTO
Igual que en los ejercicios anteriores, se realizarán los siguientes pasos:
· REALIZAR EL MONTAJE FÍSICO DE LA RED, INCLUYENDO LA CREACIÓN DE LA TABLA DE E/S DEL PLC
· ASIGNACIÓN FISICA DE DIRECCIONES PROFIBUS A LOS MÓDULOS
· CABLEAR Y COLOCAR LOS CONECTORES
· DESDE LA PAGINA WEB CORRESPONDIENTE, BAJAR LOS FICHEROS GSD NECESARIOS
· EN CX-PROFIBUS, INCLUIR LOS FICHEROS GSD A LA LIBRERÍA DEL PROGRAMA
· CREAR LA RED (PINCHANDO Y ARRASTRANDO)
· CONFIGURAR LOS MODULOS TERMINANDO POR LA UNIDAD MAESTRA
· VOLCAR LA CONFIGURACIÓN A LA UNIDAD MAESTRA
· REALIZAR LA PUESTA EN MARCHA DE LA RED
En este ejercicio se mantendránlas direcciones de la CIO que el software asigna por defecto:
SALIDAS a partir de la CIO 3300
ENTRADAS a partir de la CIO 3200
