Esquema interno

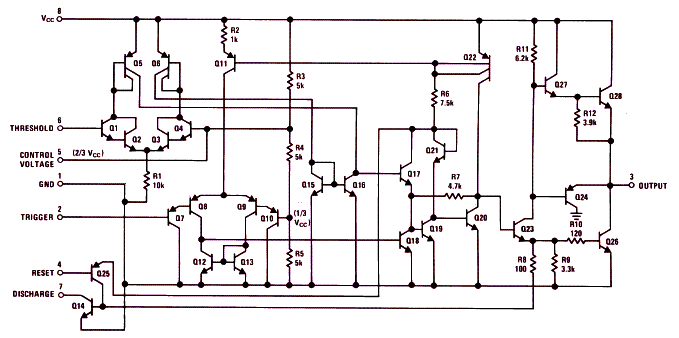

En la figura se muestra a título orientativo el esquema que hay en el circuito integrado.

Patillaje

En la figura se muestra la disposición de patillas del CI

Pin 1 GND: Masa
Pin 2 Trigger: Disparo
Pin 3 Output: Salida
Pin 4 Reset: Puesta a cero
Pin 5 Control Voltaje: Control de tensión
Pin 6 Threshold: Umbral
Pin 7 Discharge: Descarga
Pin 8 Vcc: Alimentación

Diagrama en bloques

En la figura se muestra el diagrama en bloques de un CI 555

Características técnicas

La tensión de alimentación puede estar comprendida entre 5V y 15V.
La corriente de salida del integrado puede llegar hasta 200mA (0,2 A)
El circuito integrado consume 600mW (0,6W)
Notas:
Entre el pin 1 y el pin 8 se alimenta el CI.
La entrada de disparo (trigger) es activa a nivel bajo.
La entrada de puesta a cero (reset) es activa a nivel bajo.
