Circuito

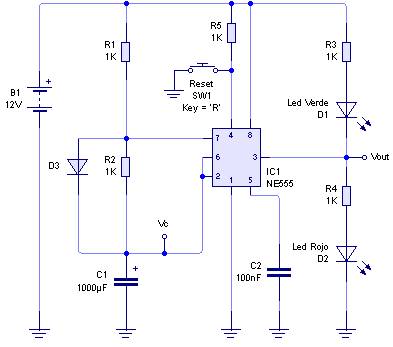

En la figura se muestra el circuito del multivibrador donde se ha añadido un pulsador de "Reset" para anular la señal de salida.
Funcionamiento

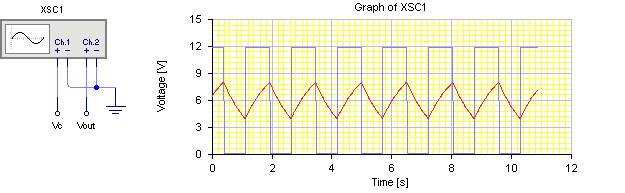

El condensador C1 está permanentemente cargándose y descargándose. Cuando se carga lo hace a través de R1 mientras que cuando se descarga lo hace a través de R2.
El condensador se carga hasta los 2/3 de la tensión de alimentación(Vcc). Llegados a este punto el condensador comienza a descargarse hasta 1/3 de la tensión de alimentación(Vcc). El proceso se repite permanentemente mientras el circuito esté alimentado.
Cuando el condensador se está cargando la salida del CI 555 está a nivel alto(12V) y el diodo led rojo se ilumina.
Cuando el condensador se está descargando la salida del CI 555 está a nivel bajo(0V) y el diodo led verde se ilumina.
Cuando se mantiene pulsado el pulsador de "Reset" la tensión a la salida del CI 555 se anula: está a nivel bajo(0V) y el diodo led verde se ilumina.
Funcionamiento: Fichero en formato mp3 [1.321 KB]
Fórmulas
El tiempo que está a nivel alto(12V) se puede calcular con la siguiente fórmula:
T1 = (0,7/1000)*RT*CT
Donde:
T1 = Tiempo a nivel alto (seg)
RT = Resistencia de carga (KΩ)
CT = Condensador (microF)
El tiempo que está a nivel bajo(0V) se puede calcular con la siguiente fórmula:
T2 = (0,7/1000)*RT*CT
Donde:
T2 = Tiempo a nivel bajo (seg)
RT = Resistencia de descarga (KΩ)
CT = Condensador (microF)
