P R O B L E M A 1 1 Haz un programa que permitiría controlar el funcionamiento del timbre del instituto conectado a la salida Q1 (el timbre deberá sonar durante 2 segundos a las horas necesarias). Además si en cualquier momento se activa un interruptor de alarma de emergencia conectado a la entrada I1, el timbre deberá sonar con una intermitencia de 0,5 segundos durante 5 segundos. Otro pulsador conectado a la entrada I2 permite desactivar el timbre durante los periodos de vacaciones (no inutiliza la señalización de emergencias).
|
|
|
|
|
E T I Q U E T A S D E E N T R A D A S Y S A L I D A S
 |
Salida Q1: Timbre
|
|
|
Entrada I1: Int. Emergencia
|
|
|
Entrada I2: Desactivar timbre.
|
|
|
Horas a las que debe sonar el timbre: 7:55, 8:00, 8:55, 9:50, 10:10, 10:15, 11:05, 12:00, 12:20, 12:25, 13:15 y 14:10.
|
|
|
|
|
|
P R O B L E M A 1 2 Se pretende tener un control del consumo máximo de energía en la vivienda. Para esto se actuará sobre los electrodomésticos de mayor consumo: horno, lavadora y lavavajillas. Se deben programar las salidas correspondientes a cada uno de los electrodomésticos anteriores (horno: 1, lavadora: 2, lavavajillas: 3) de la forma siguiente: sólo pueden haber encendidos a la vez dos de los tres. Se activarán/desactivarán con pulsación corta. Además debe haber la opción de encendido forzado del tercer electrodoméstico mediante pulsación larga (mayor a 2 segundos) en caso de que el usuario así lo quiera. Los pulsadores estarán conectados las entradas 1 (horno), 2 (lavadora) y 3 (lavavajillas)
|
|
|
|
|
E T I Q U E T A S D E E N T R A D A S Y S A L I D A S
|
|
Salida Q1: Horno
|
|
|
Salida Q2: Lavavajillas
|
|
|
Salida Q3: Lavadora
|
|
|
Entrada I1: Puls. Horno
|
|
|
Entrada I2: Puls. Lavavajillas
|
|
|
Entrada I3: Puls. Lavadora
|
|
|
|
|
|
P R O B L E M A 1 3 La iluminación exterior de unas oficinas está dividida en dos grupos. Grupo despachos (conectado a Q1) y grupo pasillo (conectado a Q2). El alumbrado del grupo pasillo se activará durante 90 segundos (de lunes a viernes entre las 6 y las 8 de la mañana y de 8 a 12 de la noche) cada vez que un detector de movimiento conectado a la entrada I2 se active. En modo automático (interruptor conectado a I3 cerrado) el grupo principal se conecta de lunes a Viernes entre las 6 de la tarde y las 12 de la noche en función del estado del interruptor crepuscular conectado a la entrada I1. Un interruptor conectado a I4 puede forzar la activación de los dos grupos de alumbrado en cualquier momento.
|
|
|
|
|
E T I Q U E T A S D E E N T R A D A S Y S A L I D A S
|
|
Salida Q1: Despachos
|
|
|
Salida Q2: Pasillo
|
|
|
Entrada I1: Crepuscular
|
|
|
Entrada I2: Det. Movimiento
|
|
|
Entrada I3: Int. Modo Auto.
|
|
|
Entrada I4: Int. Modo Forzado.
|
|
|
|
|
|

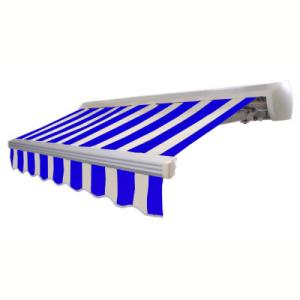

P R O B L E M A 1 4 Para el control de un toldo se dispone de 2 pulsadores uno de subida (I1), otro de bajada (I2); dos finales de carrera, toldo arriba (I3) y toldo abajo (I4). Mientras se mantiene activado el pulsador de subida o bajada el toldo sube (Q1) o baja (Q2) hasta que se activa el final de carrera correspondiente o se deja de activar el pulsador de subida o bajada. Ten en cuenta que nunca deben poder estar activas simultáneamente las salidas de subir y bajar.
|
|
|
|
|
E T I Q U E T A S D E E N T R A D A S Y S A L I D A S
|
|
Salida Q1: Echando T.
|
|
|
Salida Q2: Recogiendo T.
|
|
|
Entrada I1: Echar T.
|
|
|
Entrado I2: T. Echado
|
|
|
Entrada I3: Recoger T.
|
|
|
Entrada I4: T. Recogido.
|
|
|
|
|
|
P R O B L E M A 1 5 Modifica el problema 10 de manera que si se hace una pulsación larga (mayor a 2 segundos) en uno de los pulsadores de cada una de las plantas, las luces de las plantas permanezcan activas durante 30 minutos. Para interrumpir esta temporización deberá hacerse una nueva pulsación larga.
|
|
|
|
|
E T I Q U E T A S D E E N T R A D A S Y S A L I D A S
|
|
Salida Q1: Luz temporizada
|
|
|
Salida Q2: Luz permanente
|
|
|
Entrada I1: Pulsadores
|
|
|
Entrada I2: Interruptor
|
|
|
|
 |
|
 |
