Proyecto perteneciente a la 2ª Evaluación y última del Ciclo . Consiste en la modificación de una máquina que dispone de los sistemas mecánico , hidraúlico y/o neumático , electrico y de automatización ( máquinas para trabajar la madera , herramientas , ensambladoras , elaboradoras de plástico , etc ) de la que se dispone de un dossier .

CONCURSO PROYECTOS " FUTUROS PROFESIONALES [96 KB] " : Concurso encaminado a la cración de pequeñas empresas y nichos de negocio

FECHAS DE ENTREGA DEL 2 º PROYECTO:

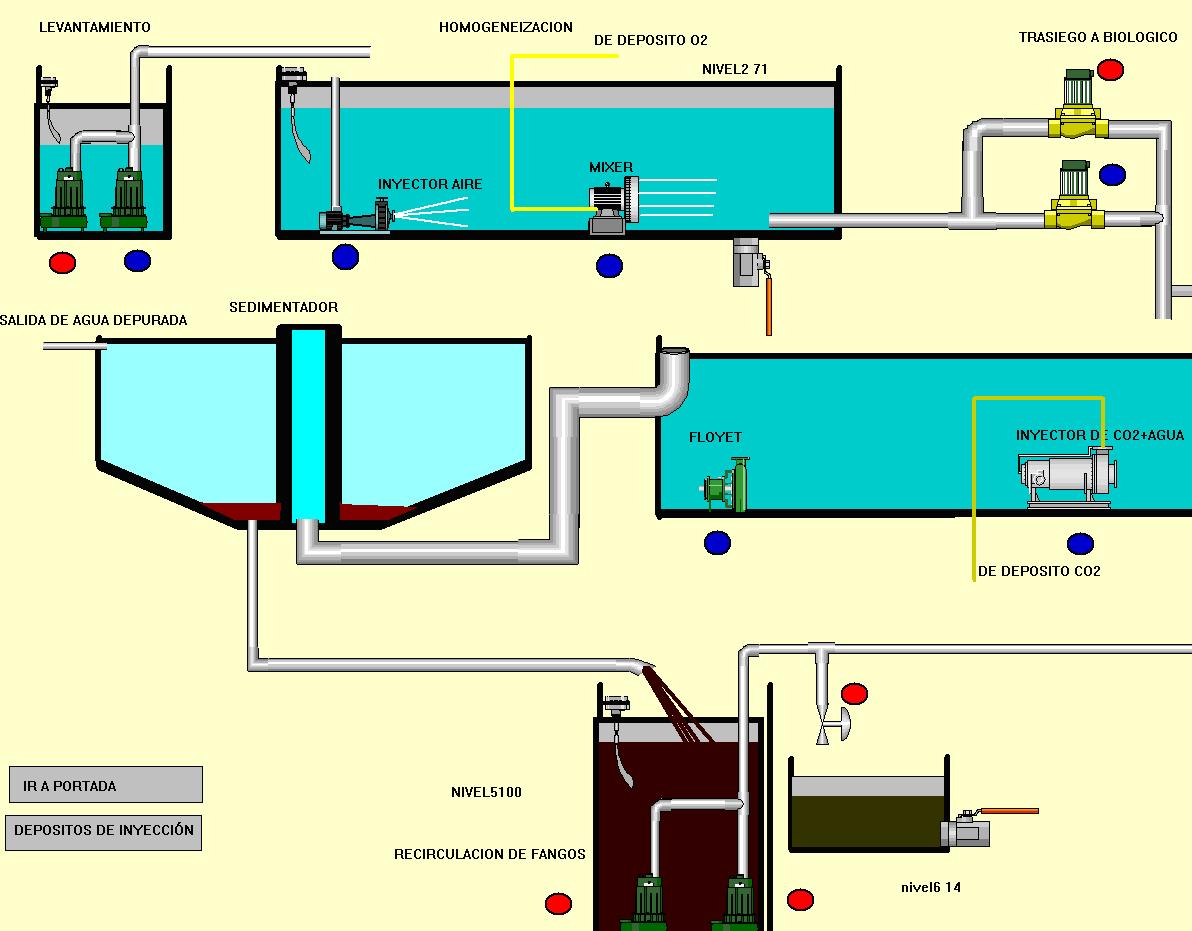

FEBRERO : 11 Miercoles : PLANOS ( Inventor 2D y 3D y/o Scada , neumáticos ,
hidraúlicos , conexiones de autómata y electrico de fuerza )
18 Miercoles : MEMORIA.
25 Miercoles : PRESUPUESTO.
MARZO : del 2 , 3 , 4 : DEMOSTRACIÓN DE PROGRAMAS S7 CON EL SIMULADOR .
11 Miercoles : PLIEGO DE CONDICIONES + CÁLCULOS .

NOTA : el entregar en Miercoles es porque tenemos ordenadores . Si hubiese algún problema se entregaria el Viernes siguiente .

PROYECTO DE MODIFICACIÓN DE EQUIPO INDUSTRIAL.
2007-08

PARTES :

I . MEMORIA :

1. Índice :

2. : Introducción [23 KB] : Decimos en general en que consiste nuestro proyecto, que es lo que vamos a hacer, sin entrar en detalles.
Contaremos de donde surge la idea del proyecto . Como se hacia el proceso antes de “ inventar “ nuestra maquina y que ventajas aporta
lo que hemos inventado .
También justificaremos nuestra elección frente a otras posibles soluciones que al final hemos desechado ( por ejemplo porque
ponemos un robot y no un manipulador neumático o porque ponemos cilindros neumáticos y no motores eléctricos o lo que sea ).

3. Descripción y funcionamiento de la máquina . Elementos utilizados

Descripción y Funcionamiento: [725 KB] Explicamos en que consiste nuestra maquina o proyecto , que partes tiene y describiremos el funcionamiento de todos los sistemas en la su secuencia normal de funcionamiento ( con fotos detalladas ).

Elementos utilizados [2.418 KB] : descripción detellada de los mismos . Con fotos , con cuadro de características , diciendo la marca , etc .

4. Resumen del presupuesto [21 KB] : Un resumen de lo que nos cuesta la maquina o proceso en grandes partidas ( material eléctrico , material neumático , mano de obra , autómata , etc ) y por supuesto la suma total .

Bibliografía [26 KB] : Libros que has utilizado ( Título , autor , editorial , año).
Direcciones de Internet , catálogos , etc.

ANEXOS: Cálculos:
MECÁNICOS : Torsión ,
NEUMÁTICOS , HIDRAÚLICOS
Tablas y diagramas.( Fotocopias )
Normas , simbología ( Fotocopias )
Fotocopias de catálogos , etc .



NOTAS :
1) Podemos hablar a modo orientativo de 30 hojas sin contar
Anexos
2) No es obligatorio seguir exactamente este esquema .

II. PLANOS :

Índice : Mecánicos ,eléctricos, [53 KB] hidráulico , neumáticos , etc.Programas de autómatas , robots , conexiones autómata , conexiones de autómata, [234 KB] etc.Grafcet.

III. PLIEGO DE CONDICIONES ( de 10 a 12 hojas a modo orientativo )

1. Indice [19 KB]
2. Introducción [19 KB] : contamos en general que es un pliego de condiciones ( busca en los apuntes )

3.Normas [21 KB] : Se hará una enumeración de las normas , leyes y reglamentos que sean de aplicación en la ejecución del proyecto .
( normas UNE mecánicas , normas eléctricas , neumáticas ; de seguridad , etc )

4. Condiciones de ejecución [3.644 KB] : Se refiere a las condiciones técnicas que se deben cumplir en la realización del trabajo , es decir , modo y precauciones de montaje , en que zonas de trabajo- condiciones ambientales se va a utilizar la máquina .
5. Pruebas de recepción [21 KB] :
Ensayos realizados a algunos elementos de la máquina y un ensayo general a toda la maquina ( que normalmente haremos nosotros en el lugar donde se instalará la maquina antes de hacer la “ entrega oficial “ de la misma
6. Seguridad. [27 KB] Consejos de utilización de la maquina para que se use con seguridad .
7. Garantía. [20 KB] Escribiremos una granita parecida a la que traen por ejemplo los electrodomésticos

IV. PRESUPUESTO [55 KB]
