Plano instalaciones

Proyecto perteneciente a la 1ª Evaluación , consistente en el desarrollo de un proyecto de implantación del equipo industrial , máquinas y sus instalaciones auxiliares de un proceso de producción ( obtención , transformación o montaje ) de una tecnologia aplicada determinada ( mineria , productos alimenticios y bebidas , .... , afin al entorno productivo de la zona de ubicación del centro de formación ) .

FECHAS DE ENTREGA DEL 1º PROYECTO:

GUION DEL PROYECTO



ESTUDIO TÉCNICO DE IMPLANTACIÓN DE MAQUINARIA

INDICE :
....... [20 KB]

INTRODUCCIÓN [22 KB] : Explica un poco como es el sector al que pertenece nuestra empresa , que tenemos actualmente y que queremos conseguir y que objetivo perseguimos al crear o ampliar nuestra empresa .
Por otra parte explica brevemente de qué partes y de que cosas va a constar este estudio técnico .

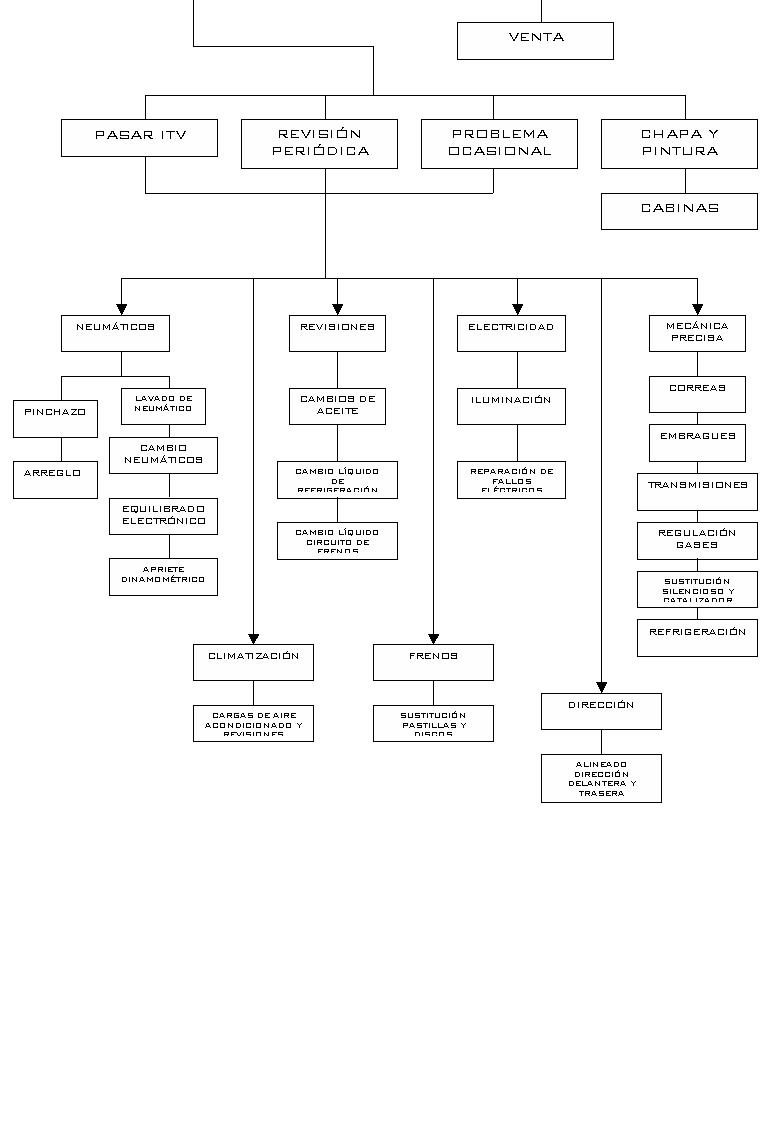

PROCESO PRODUCTIVO :Esta parte consiste en explicar el proceso productivo de la instalación a implantar . Para apoyar la explicación adjuntaremos :Diagrama de flujo y Hojas de proceso .( como las de taller si es que fabricamos cosas parecidas a piezas ), Maquinaria de la empresa [57 KB] . ( características técnicas , fotos , planos ....)

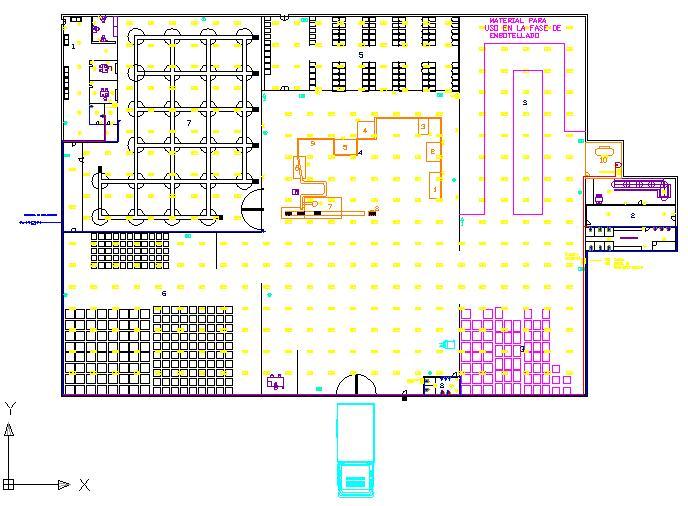

PLANTA :Localización y tamaño [2.043 KB] .En que polígono o terreno la has situado y en que ciudad y por que .Distribución en planta :Explica un poco como es la distribución general de la planta .Método y diagrama de la distribución [721 KB] ( Plano de distribución en planta ) [21 KB] INSTALACIONES AUXILIARES :Planos y cálculos de las instalaciones

CÁLCULOS :Instalación Electrica [82 KB] .Conducción de agua sanitaria( agua fría y caliente [22 KB] ) , Instalación de aire comprimido [21 KB] .

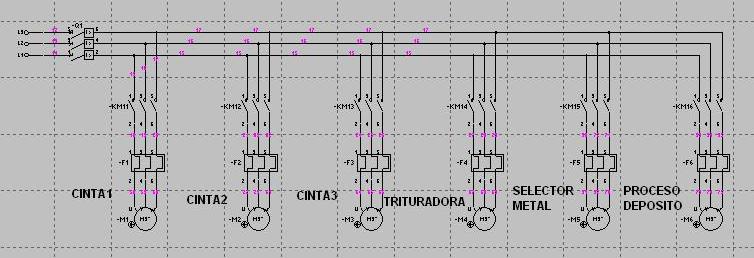

PLANOS :Nave industrial [170 KB] , paredes , etc .Mobiliario , Equipamiento , Maquinas , etc .Agua ( fría y caliente ) Electricidad ( plano de líneas eléctricas y plano unifilar [45 KB] ) .

MONTAJE :Normativa [23 KB] : Nombrar las leyes que afectan a tus instalaciones .Ejecución de la obra : nombra cuales serian los principales trabajos de instalación y si presentan alguna característica especial , incluyendo un diagrama de GANTT [2.038 KB] del proceso .

COSTES [27 KB] :Tabla de costo de maquinaria .Tabla de costo de las instalaciones auxiliares y del montaje .

BIBLIOGRAFIA . [29 KB] NOTA : Se propone al alumno el añadir algo extra a modo de MEJORA [19 KB] a esta propuesta de estudio técnico como pueden ser :Otros cálculos .Estudios de viabilidad .
Etc .
Este capitulo de mejora NO ES OBLIGATORIO , pero de realizarse subirá en un pequeño porcentaje la nota .
