Concepto de Escala

Es la relación existente entre las dimensiones reales del terreno representado y las del mapa que lo representa.

Se utilizan dos tipos de escalas: la escala númerica y la gráfica.

*Numérica. Viene representada en los mapas en forma de fracción, del tal manera que el numerador corresponde a las medidas del plano y el denominador a las medidas reales. 1:25000. Un mapa tendrá mayor escala que otro (más detalle) cuando su denominador sea menor que el del anterior.

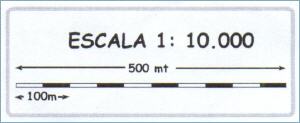

*Gráfica: Es una línea segmentada con la proporción adecuada y nos permite hacer conversiones de forma directa, trasladando la medida del mapa a esta línea para saber la magnitud real que representa.



Concepto de Curvas de Nivel

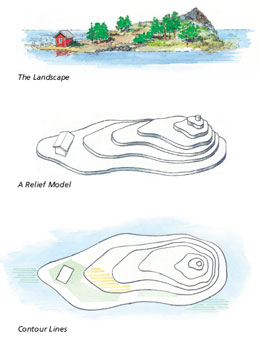

Es una línea imaginaria en el terreno que recorre los puntos de igual altura. Es como si cortamos el terreno con una serie de planos horizontales y a igual distancia unos de otros.

Existen curvas de nivel convencionales que se dibujan con trazo continua y generalmente de color marrón. Cada cuatro o cinco curvas de nivel consecutivas aparece una de trazo más grueso y oscuro que las demás, que se llama curva maestra o directora, que llevará una cifra que se refiere a la altitud que representa.

La equidistancia es la diferencia de altura entre dos curvas de nivel consecutivas convencionales.
Gracias a este dato relativo a la equidistancia, se puede deducir que:

-Cuando dos curvas de nivel se juntan (están más próximas), el terreno tiene mayor inclinación (pendiente).
-Cuando dos curvas de nivel se separan, el terreno tiene menor pendiente.

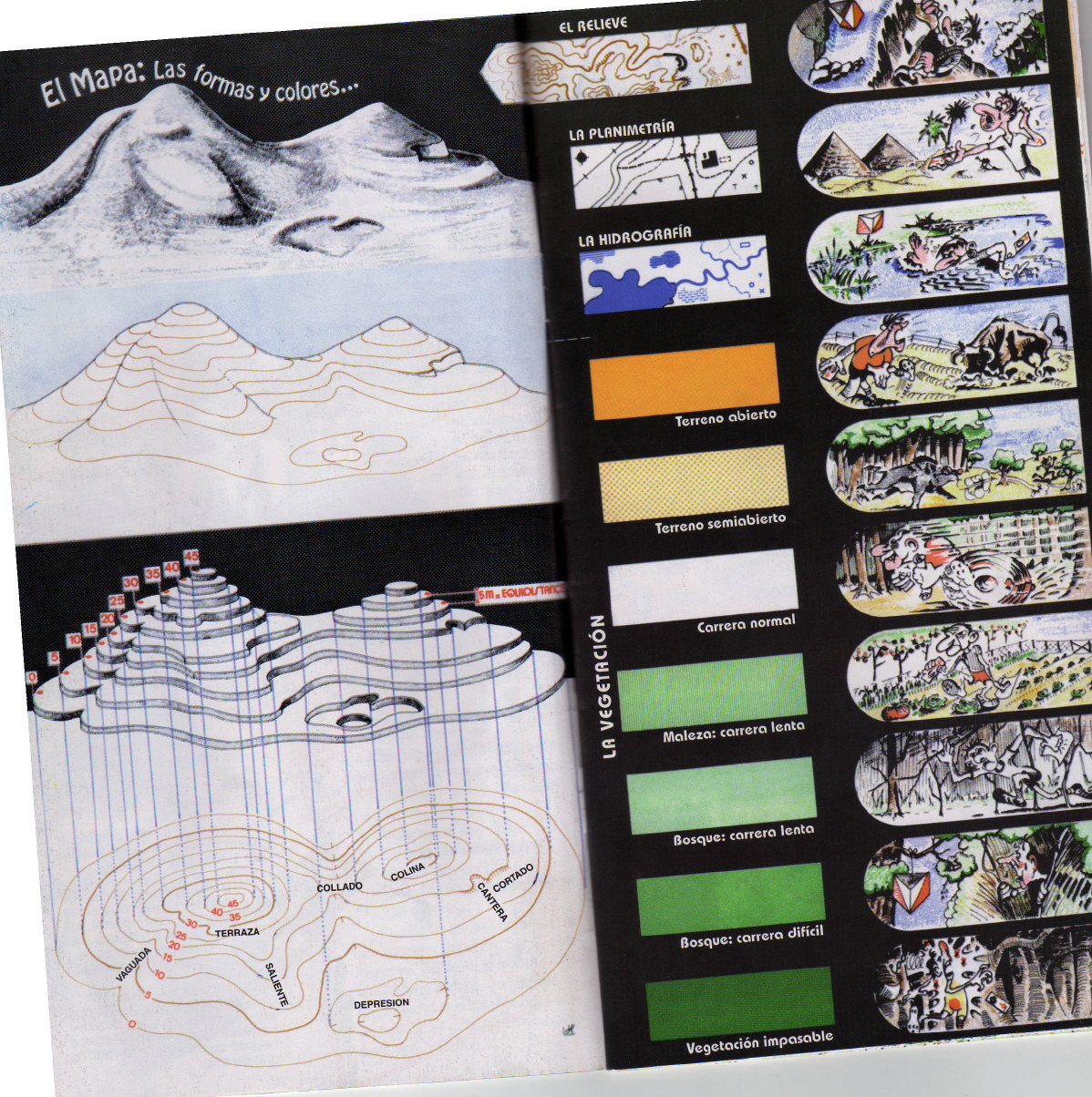

Apuntes sobre curvas de nivel y morfología del terreno.


Figuras planimetría 1 [180 KB] y 2. [174 KB]




Haga clic aquí para obtener acceso a la Galería.

Distancias

Debemos diferencias tres tipos de distancias:
*Distancia real o natural: Es la que el terreno presenta en nuestro desplazamiento de un punto a otro. Sólo puede ser conocida haciendo las medidas sobre el propio terreno.
*Distancia reducida: Es aquella que obtenemos al medir directamente sobre el plano sin tener en cuenta los desniveles. Se puede medir con un cordel, curvímetro, etc.

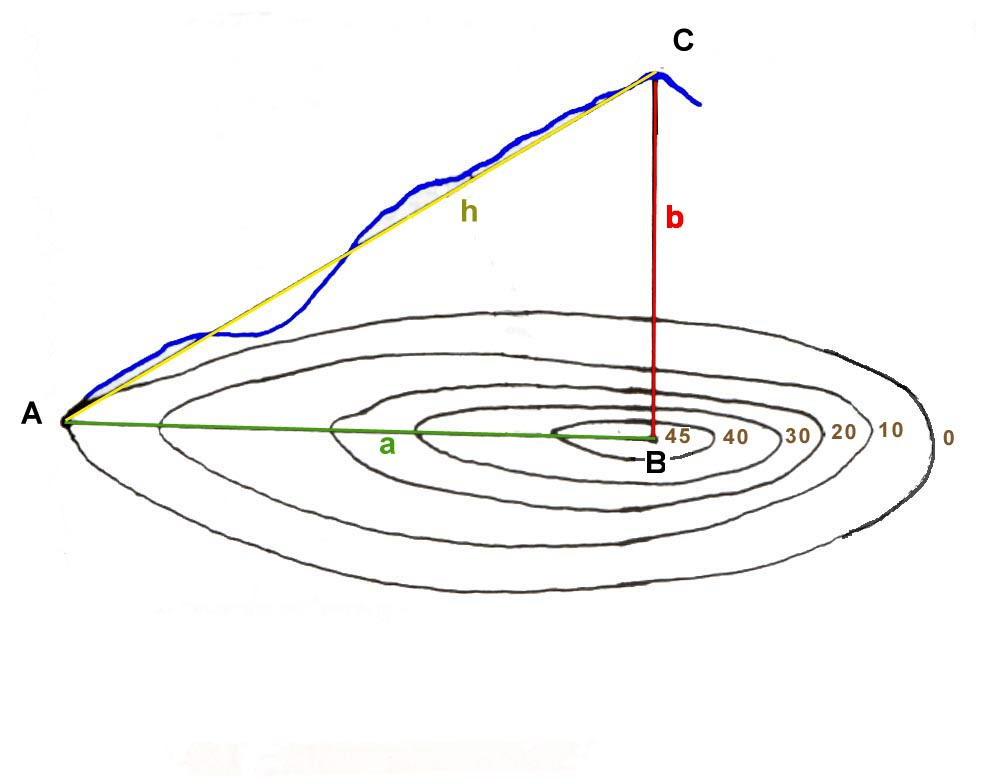

*Distancia geométrica: Es aquella que obtenemos directamente sobre el plano y teniendo en cuenta los desniveles. Se puede calcular haciendo la raiz cuadrada de la distancia reducida al cuadrado + desnivel al cuadrado.




La Pendiente

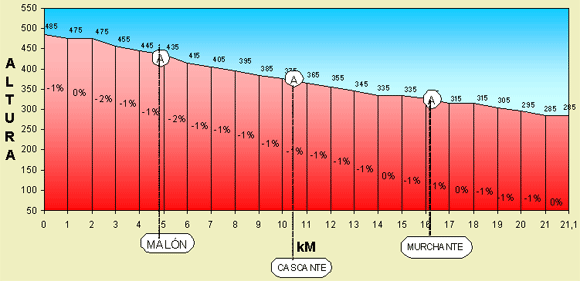

Es la inclinación de una ladera. Es la relación entre la distancia recorrida y la altura ascendida al recorrerla. Se expresa principalmente en %.

Pendiente % = (Desnivel x 100)/distancia reducida




Apuntes sobre curvas de nivel, distancia reducida, geométrica y real, y pendiente.
