1.- Enunciado del problema
  2.- Regímenes de trabajo
  3.- Material del electrodo
  4.- Reglaje del generador
  5.- Elección de la limpieza
  6.- Recapitulación de datos
  7.- Dimensionamiento de los electrodos
  8.- Cálculo del tiempo de mecanizado

1.- Enunciado del problema

    Realización de un cubo nervado según Fig. E7.1. Será un agujero pasante de altura 10 mm, sobre acero F-521 templado. Las condiciones son las siguientes:

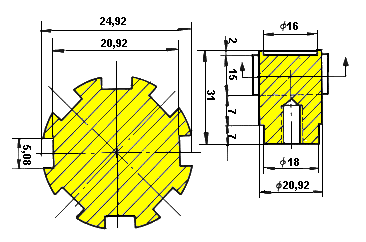

Fig. E7.1  PIEZA		Fig. E7.2  ELECTRODO

• Rugosidad Nr 30.

• Se realizará un pretaladrado de Ø 20 mm.

2.- Regímenes de trabajo

    Se realizará con un solo electrodo.

3.- Material del electrodo

    Por facilidad de realización se escoge el cobre, con el que se tarda menos tiempo que con el grafito para obtener la rugosidad deseada.

4.- Reglaje del generador

1. Polaridad.- La polaridad del electrodo de cobre será positiva.

2. Niveles de intensidad y excitación.-

       Se puede calcular con bastante exactitud la superficie frontal con pretaladrado de Ø 20 mm.

           S_A = (25² - 21²)p/4 - 5 x 2 x 8 + (21² - 20²)p/4 = 65 mm²

       Mirando a las tablas, esta superficie permite aplicar un régimen 2, excitación 4 que requiere 50 mm² de superficie mínima. No obstante, con la rugosidad pedida no se puede aplicar dicho régimen más que a costa de un desgaste muy grande. (Podría ser Nivel II, Excitación 4, Impulsos 3, Desgaste s_V = 26 por 100). Por ello se debe de pasar a un régimen más débil como es:
               Nivel de intensidad: II
               Excitación: 3
               Impulsos: 7
       Lo cual, si se han de realizar varias piezas con el mismo electrodo es bueno, pues el desgaste es del 2 por 100.

5.- Elección de la limpieza

    En este caso se realizará la limpieza por aspiración a través de la pieza, con el fin de que no se cree conicidad.

6.- Recapitulación de datos

    A continuación se muestra la ficha de trabajo de este caso particular.

7.- Dimensionamiento de los electrodos

    Se realiza como en los casos anteriores.

8.- Cálculo del tiempo de mecanizado

    - Superficie frontal, S_A = 65 mm²
    - Volumen a mecanizar, V_A = 650 mm³
    - Velocidad de arranque (Tabla 2.3), V_A = 9 mm³/min.
    - Tiempo de mecanizado, t_A = t_M = 650 / 9 = 72 min.
