EL CICLO DE HISTÉRESIS DE LOS MATERIALES FERROMAGNÉTICOS
La figura de la derecha representa los dominios magnéticos de un material ferromagnético. Estos dominios, son regiones con un campo magnético resultante de la suma de los campos magnéticos originados por el movimiento de los electrones de los átomos que conforman estas regiones.
Si sobre un material ferromagnético no actúa ningún campo magnético externo, la orientación de los campos magnéticos de los dominios esta ordenada al azar, como en la figura, pero si se aplica un campo magnético externo (como por ejemplo ocurre en los electroimanes), los campos magnéticos de estos dominios se orientan progresivamente en la dirección del campo magnético aplicado.
Como consecuencia de esto, el campo magnético aplicado sobre el material ferromagnético se incrementa gracias a la aportación de los campos magnéticos aportado por los dominios.
Si construimos un electroimán con un núcleo de material ferromagnético (hierro), la intensidad del campo magnético inducido por la bobina no sólo dependerá del número de espiras de la bobina y de la corriente que circule por la misma, también dependerá de la aportación de los campos magnéticos de los dominios.

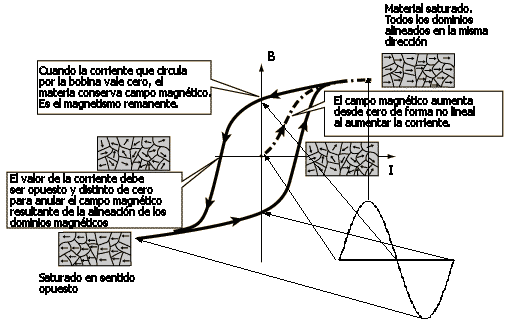

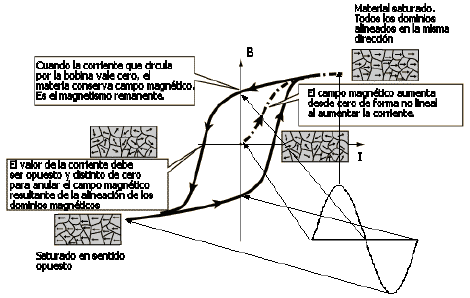

En el caso de que la corriente que circule por la bobina sea una corriente alterna, los dominios magnéticos están en constante movimiento, ya que tienden a orientarse en la dirección del campo alterna inducido en la bobina. Si representamos el valor del campo magnético en función del valor de la corriente (alterna) que circula por la bobina tenemos el llamado ciclo de histéresis

Cuando un material ferromagnético es sometido a un campo magnético alterno, se calienta debido a la energía que se consume al completarse el ciclo de histéresis. Esta energía es proporcional al área del ciclo de histéresis, por lo que a la hora de reducir las pérdidas en las máquinas eléctricas, estas deben construirse con materiales ferromagnéticos en los que el área del ciclo de histéresis sea lo menor posible.
