Serie

Práctica 1:

Conexión en serie de las siguientes resistencias:

R1=220W;R2=330W;R3=680W

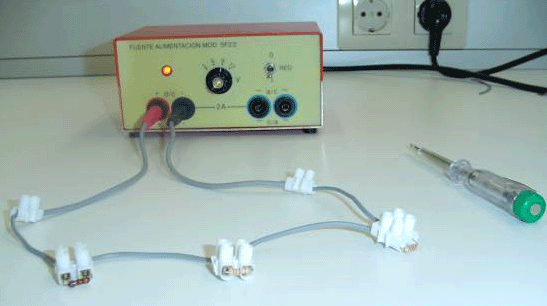

En la siguiente imagen se muestra el montaje del circuito:




a)       Calcular y medir la Rt.

Rt=220+330+680=1230W=1,23KW

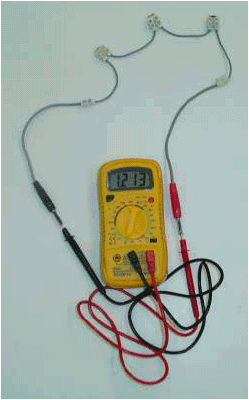

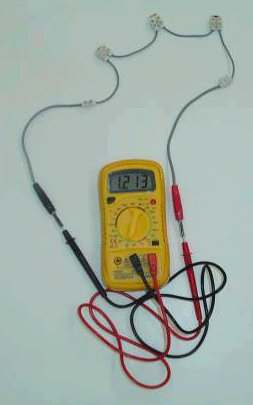

            En la siguiente imagen se muestra la medida de la Rt





Rcalculada

Rmedida



b)      Calcular y medir la corriente y las tensiones.

I=9/1230=7,32mA

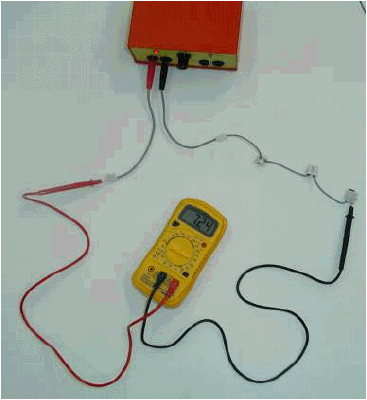

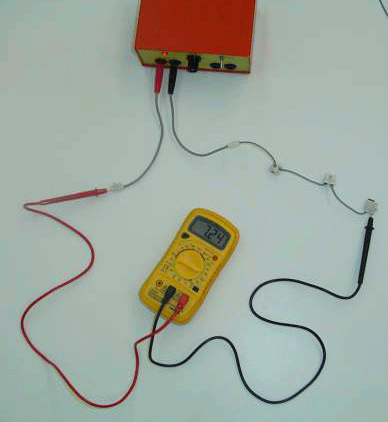

En la siguiente imagen se muestra la medida de la Intensidad:





Icalculada

Imedida



U1=220*7,32E-3=1,61V

            U2=330*7,32E-3=2,41V

      U3=680*7,32E-3=4,97V

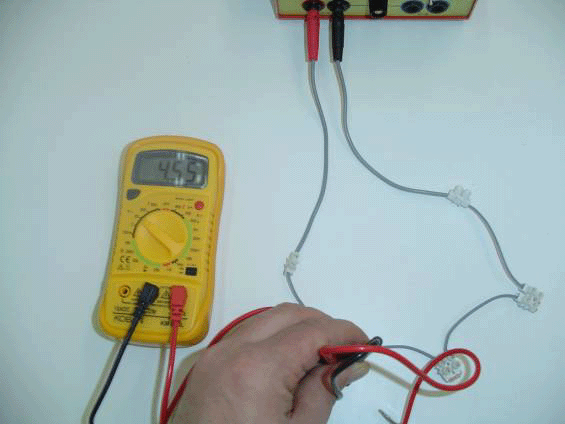

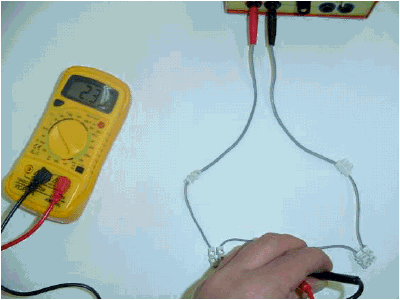

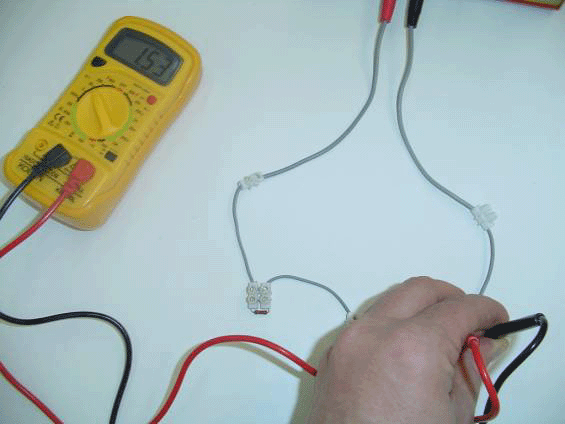

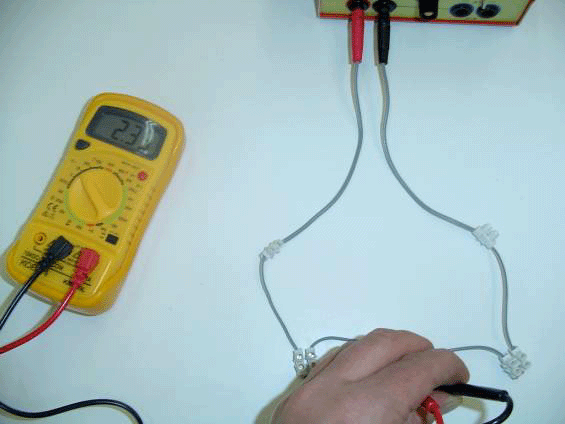

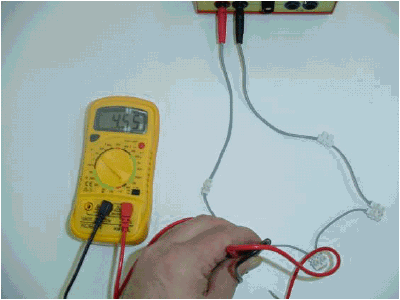

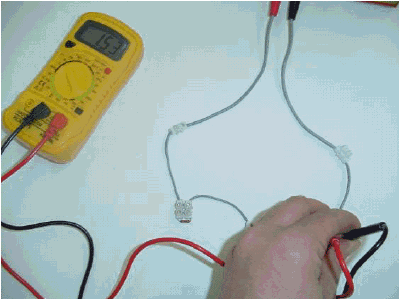

En las siguientes imágenes se muestra la medida de las tensiones:











Resistencia

Vcalculada

Vmedida

220W



330W



680W



Práctica 2:

Conexión en serie de las siguientes resistencias:

R1=3,9KW;R2=5,6KW;R3=8,2KW





a)       Calcular y medir la Rt.

(Solución: 17,7KW)



Rcalculada

Rmedida







b)      Calcular y medir la corriente y las tensiones.

(Solución: 0,68mA;2,64V;3,8V;5,56V)



Icalculada

Imedida









Resistencia

Vcalculada

Vmedida

3,9KW





5,6KW





8,2KW








Práctica 3:

Conexión en serie de las siguientes resistencias:

R1=10KW;R2=15KW;R3=27KW





a)       Calcular y medir la Rt.

(Solución: 52KW)



Rcalculada

Rmedida







b)      Calcular y medir la corriente y las tensiones.

(Solución: 0,23mA;2,31V;3,47V;6,23V)



Icalculada

Imedida









Resistencia

Vcalculada

Vmedida

10KW





15KW





27KW








Práctica 4:

Conexión en serie de un diodo Led y una resistencia.



Conectar en serie un diodo Led de 2V/20mA y una resistencia, a una tensión de 9V.-



Calcular el valor de la resistencia a conectar.

(Solución: 350W)

Tomar el valor de la resistencia normalizada más próxima.

(Solución: 330W)





Medir la corriente en el circuito.



Intensidad calculada

Intensidad medida

20 mA





Medir la tensión en el diodo Led.



Tensión calculada

Tensión medida

2V





Comprobar que al conectar el diodo Led en polarización inversa éste no funciona.




Práctica 5:

Conexión en serie de lámparas

Se conectan 4 lámparas de 4.5W/3V en serie.





Calcular:

a)       La tensión total a la que hay que conectarlas.(Solución:12V)

b)      La potencia total consumida.(Solución:18W)

c)       La corriente que consume cada lámpara individualmente.(Solución:1,5 A)

d)      La corriente consumida total por las cuatro lámparas.(Solución:1,5 A)

e)      La resistencia de cada lámpara.(Solución:2W)

f)        La resistencia total.(Solución:8W)

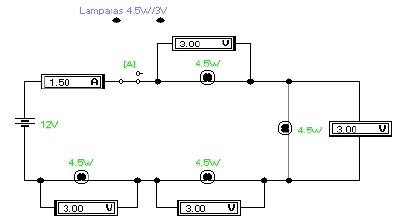

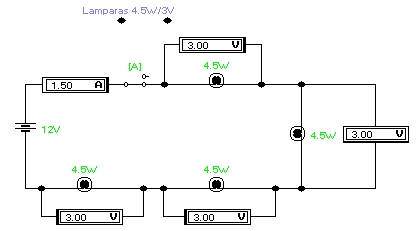

Simulación en ordenador:











Práctica 6:

Conexión en serie de resistencias iguales

Se conectan 5 resistencias iguales de 12W cada una a una tensión de 120V.





Calcular:

a)       La resistencia total.(Solución:60W)

b)      La intensidad en el circuito.(Solución:2 A)

c)       La tensión en extremos de cada resistencia.(Solución:24V)





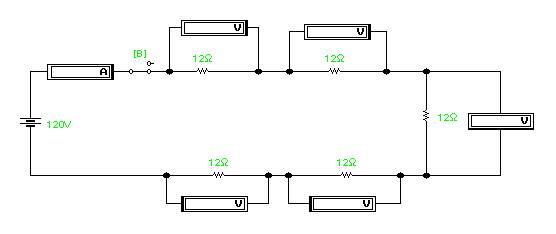

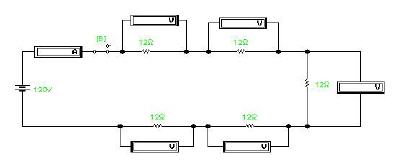

Simulación en ordenador:
